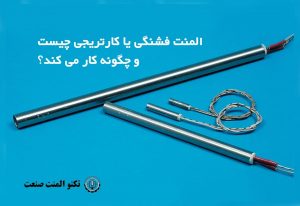

المنت فشنگی یا کارتریجی چیست و چگونه کار می کند؟

المنت فشنگی یا کارتریجی چیست و چگونه کار می کند؟

المنت فشنگی یا کارتریجی چیست

المنت های فشنگی یا کارتریجی به طور معمول در روزنه های ایجاد شده توسط مته وارد شده و برای گرم کردن صفحه ها و قالب ها استفاده یا به عنوان المنت های جاذب مایع استفاده می شوند.

به عبارت دیگر المنت فشنگی یا کارتریجی یک المنت حرارتی صنعتی لوله ای شکل است که می تواند در روزنه های مته کاری شده قرار گیرد.

المنت های کارتریجی گرمایش موضعی و دقیقی را فراهم می کنند و معمولا در صنعت فرآوری گرمایش استفاده می شوند.

به طور معمول ، المنت های کارتریجی برای گرم کردن یک بلوک فلزی از داخل استفاده می شوند و می توانند به صورت سفارشی و براساس یک تراکم وات خاص بر اساس نیازهای کاربردی تولید شوند.

المنت های کارتریجی بیشتر برای گرم کردن قطعات فلزی با قرار گرفتن در روزنه های مته کاری شده استفاده می شوند.

این المنت ها به خاطر نصب آسانشان نسبت به قطر اسمی خود کمی کوچک تر ساخته می شوند.

المنت فشنگی یا کارتریجی چگونه کار می کند؟

المنت های فشنگی یا کارتریجی به طور معمول در روزنه های ایجاد شده توسط مته وارد شده و برای گرم کردن صفحه ها و قالب ها استفاده یا به عنوان المنت های جاذب مایع استفاده می شوند.

به عبارت دیگر المنت فشنگی یا کارتریجی یک المنت حرارتی صنعتی لوله ای شکل است که می تواند در روزنه های مته کاری شده قرار گیرد.

المنت های کارتریجی گرمایش موضعی و دقیقی را فراهم می کنند و معمولا در صنعت فرآوری گرمایش استفاده می شوند.

به طور معمول ، المنت های کارتریجی برای گرم کردن یک بلوک فلزی از داخل استفاده می شوند و می توانند به صورت سفارشی و براساس یک تراکم وات خاص بر اساس نیازهای کاربردی تولید شوند.

المنت های کارتریجی بیشتر برای گرم کردن قطعات فلزی با قرار گرفتن در روزنه های مته کاری شده استفاده می شوند.

این المنت ها به خاطر نصب آسانشان نسبت به قطر اسمی خود کمی کوچک تر ساخته می شوند.

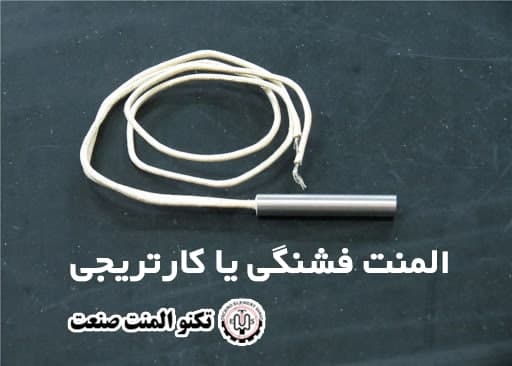

المنت فشنگی یا کارتریجی

دمای کارکرد یک المنت کارتریجی چگونه است؟

المنت های کارتریجی می توانند در تراکم وات کم، متوسط ​​و زیاد کار کنند.

آن ها برای مقاومت در برابر دمای کاری تا 1400 درجه فارنهایت طراحی شده اند.

با این حال دمای مناسب عملکرد به زمینه ای بستگی دارد که المنت کارتریجی به آن منظور به کار می رود.

همچنین مهم است توجه داشته باشید که عوامل مختلفی در این رابطه وجود دارند، از جمله تراکم وات المنت کارتریجی، فشردگی کارتریج در داخل روزنه و رسانایی حرارتی ماده در حال گرم شدن که می تواند بر دمای واقعی یک المنت صنعتی اثر گذاشته و دمای یک ماده را در طول چرخه گرمایش کنترل کند.

برای کاربردهایی با درجه حرارت بالا مانند موارد بالاتر از 1000 درجه فارنهایت، غلاف هایی از جنس آلیاژ مقاوم برای حداکثر انتقال حرارت و دوام توصیه می شود.

همچنین توجه به خاتمه پذیری الکتریکی کارتریج با توجه به دمای کار بسیار مهم است.

هنگامی که از المنت های کارتریجی در دماهای نسبتا بالا استفاده می شود، پایانه های الکتریکی یا باید متفاوت از سیم های سربی مقاوم در برابر درجه حرارت بالا باشند یا کارتریج باید به گونه ای طراحی شود که دمای اطراف سیم های سربی در دمایی پایین تر از حد دمای سیم سربی حفظ و نگهداری شود.

المنت های کارتریجی برای چه مواردی استفاده می شوند؟

المنت های کارتریجی بیشتر برای گرم کردن قالب های ریخته گری، صفحه ها، قالب ها و سایر قطعات فلزی با وارد شدن در روزنه های ایجاد شده با مته استفاده می شوند. همچنین می توان از آن ها برای کاربردهای مربوط به جذب مایعات استفاده کرد. در زیر چند نمونه از کاربرد های خاص آن ها آورده شده است:

  • گرمایش گازها و مایعات
  • قالب های رونده داغ
  • مهر زنی داغ
  • پرس های لمینیت
  • تجهیزات پزشکی
  • نیمه هادی
  • قالب گیری پلاستیک
  • تجهیزات علمی
    • هوافضا
    • فرآوری مواد غذایی
    • تجهیزات سرویس دهی غذا
    • چسب تفنگی
    • قالب ها
    • تجهیزات بسته بندی
    • اکسترودرهای پلاستیکی
    • پلاتن ها
    • کیسه های آب بندی شده
    • ماشین آلات کفاشی

کنترل کننده ها و سنسورهای دما برای المنت های کارتریجی

سنسور کنترل دما نیز فاکتور مهمی است و باید بین سطح کارکرد قطعه و المنت ها قرار گیرد. دمای قطعه تقریبا 1/2 دورتر از المنت ها در انتخاب حداکثر تراکم مجاز وات از نمودار استفاده می شود. کنترل توان در کاربردهایی با تراکم وات بالا بسیار مهم است.

کنترل روشن – خاموش به طور مکرر استفاده می شود، اما می تواند باعث چرخش گسترده دمای المنت و قطعات در حال کار شود.

کنترل های قدرت تریستور در افزایش طول عمر المنت هایی با چگالی وات بالا بسیار ارزشمند هستند، زیرا به طور موثری چرخه روشن- خاموش را از بین می برند.

انواع کنترل کننده ها و سنسورهای دما وجود دارد که بسته به نوع کاربرد می توانید از آن ها استفاده کنید.

یکی از محبوب ترین انواع سنسورها برای کاربرد در المنت کارتریجی، سنسورهای دمایی قابل نصب روی سطح هستند. ترموکوپل، RTD یا ترمیستور با پشت چسب دار یا قابلیت سیمان شدن روی سطح در حال گرمایش در دسترس هستند.

همچنین انواع سنسورهای دمایی پیچ و مهره دار و قابل نصب روی سطح آهنربایی وجود دارد.

کنترل کننده های دمایی دیجیتال در اندازه های مختلف با گزینه های فراوان خروجی و ورودی وجود دارد. ورودی ترموکوپل و RTD با خروجی پالس dc محبوب ترین هستند.

خروجی های پالس DC به کاربر اجازه می دهد تا برای تغییر بار المنت به سراغ یک رله بزرگ تر برود و از کنترل تناسبی در مقابل کنترل روشن – خاموشی استفاده کند که عمر المنت را کوتاه می کند.

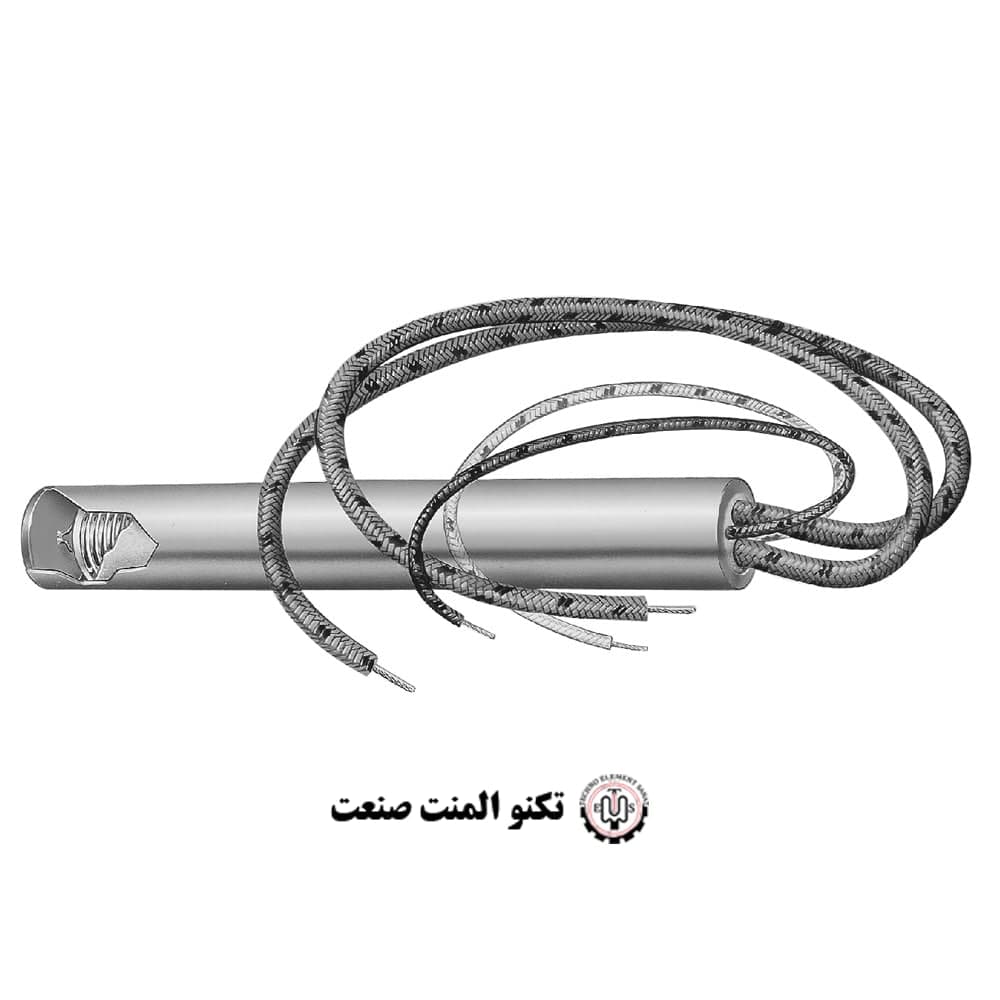

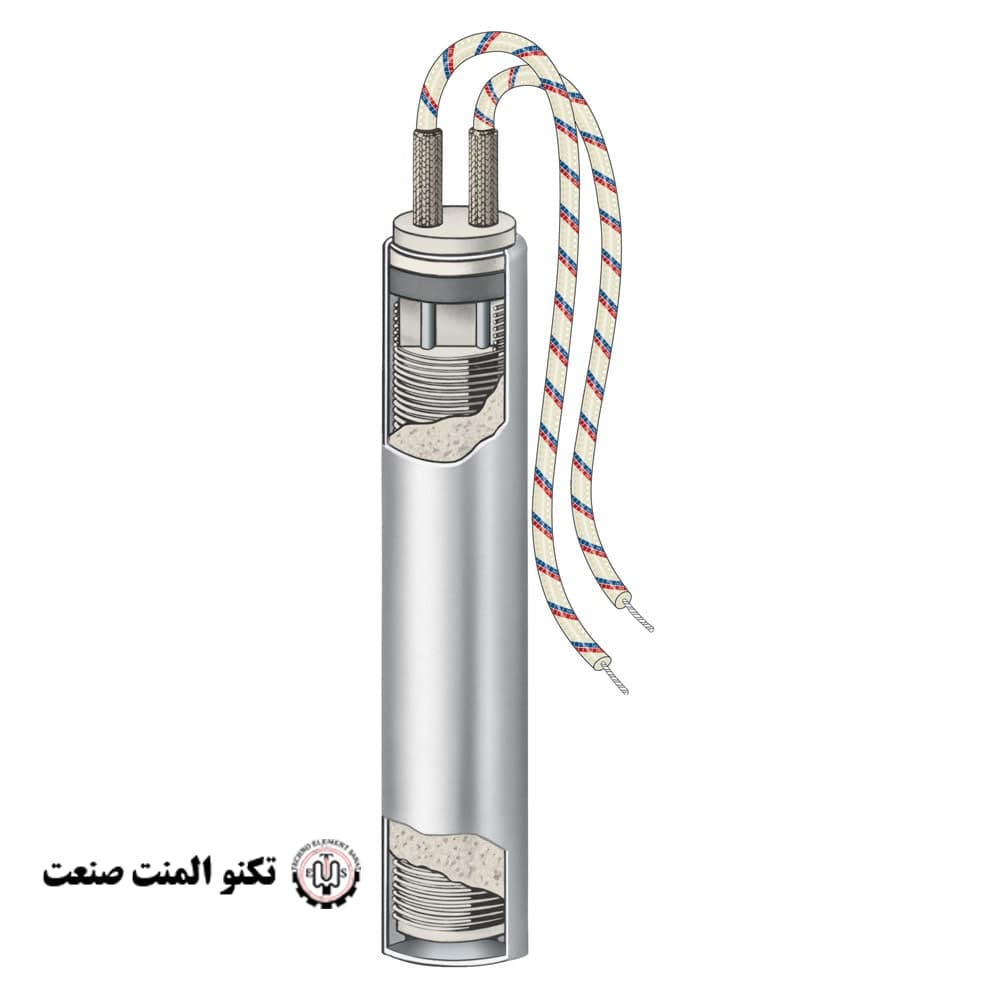

المنت های کارتریجی با تراکم بالا

المنت های کارتریجی با تراکم بالا

ساختار پرس شده این المنت ها اجازه تراکم وات بالاتر را می دهد. استاندارد 321SS  و غلاف آلیاژی 800 با مقاومت بالا رسانایی گرمایی و مقاومت خوبی در برابر خوردگی و پوسته پوسته شدن ایجاد می کنند.

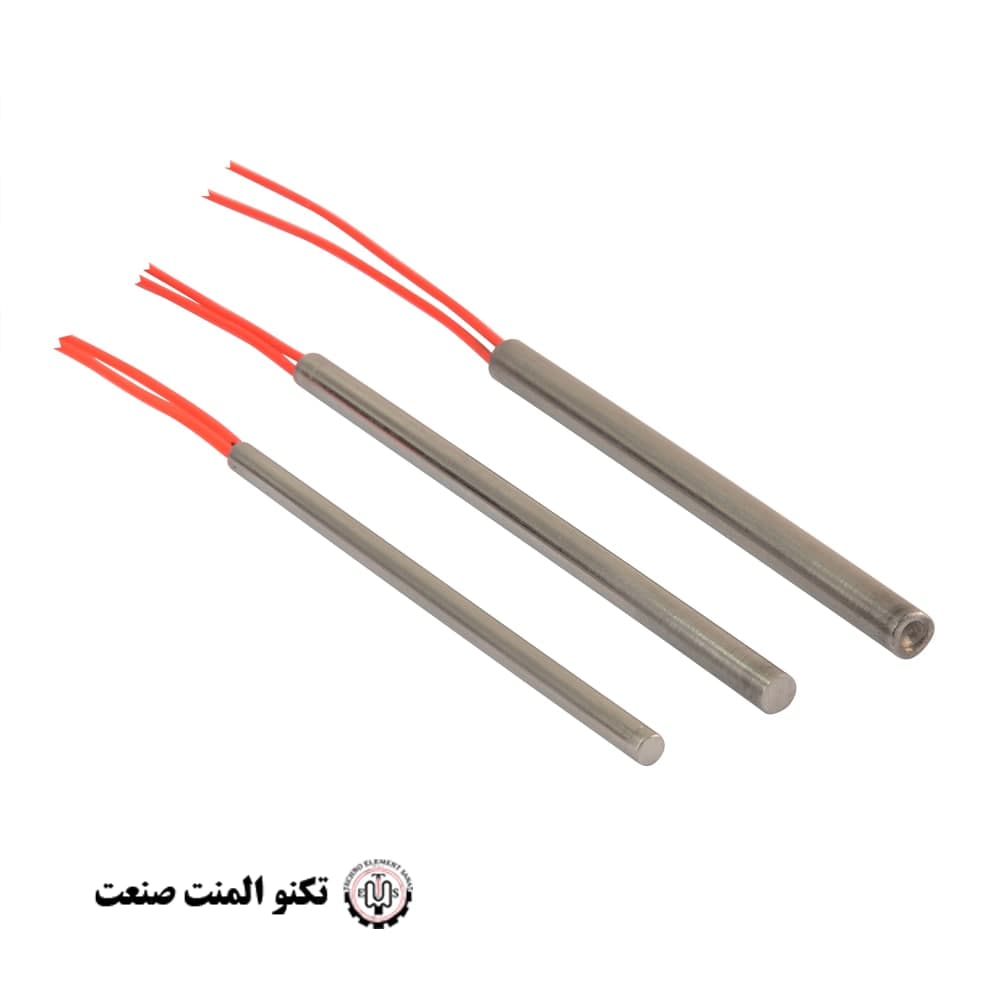

المنت های کارتریجی مینیاتوری با تراکم بالا

المنت های کارتریجی مینیاتوری با تراکم بالا

المنت های کارتریجی مینیاتوری Tempco  در سه اندازه ارائه می شوند و برای کاربردهایی که در آن ها فضای کوچک و قدرت متمرکز بالا نیاز است ایده آل می باشد.

ساختار پرس شده آن ها اجازه تراکم وات بالاتر را می دهد. غلاف استاندارد 304SS  رسانایی گرمایی و مقاومت خوبی در برابر خوردگی و پوسته پوسته شدن ایجاد می کند.

المنت های کارتریجی با تراکم بالا در اندازه های استاندارد

المنت های کارتریجی با تراکم بالا در اندازه های استاندارد

ساختار پرس شده آن ها اجازه تراکم وات بالاتر را می دهد.

استاندارد 321SS  و غلاف آلیاژی 800 با مقاومت بالا رسانایی گرمایی و مقاومت خوبی در برابر خوردگی و پوسته پوسته شدن ایجاد می کنند.

المنت های کارتریجی با تراکم پایین

المنت های کارتریجی با تراکم پایین

المنت های کارتریجی مقرون به صرفه ای که در کاربردهایی استفاده می شود که به دمای کار و تراکم وات کمتری نیاز دارند.

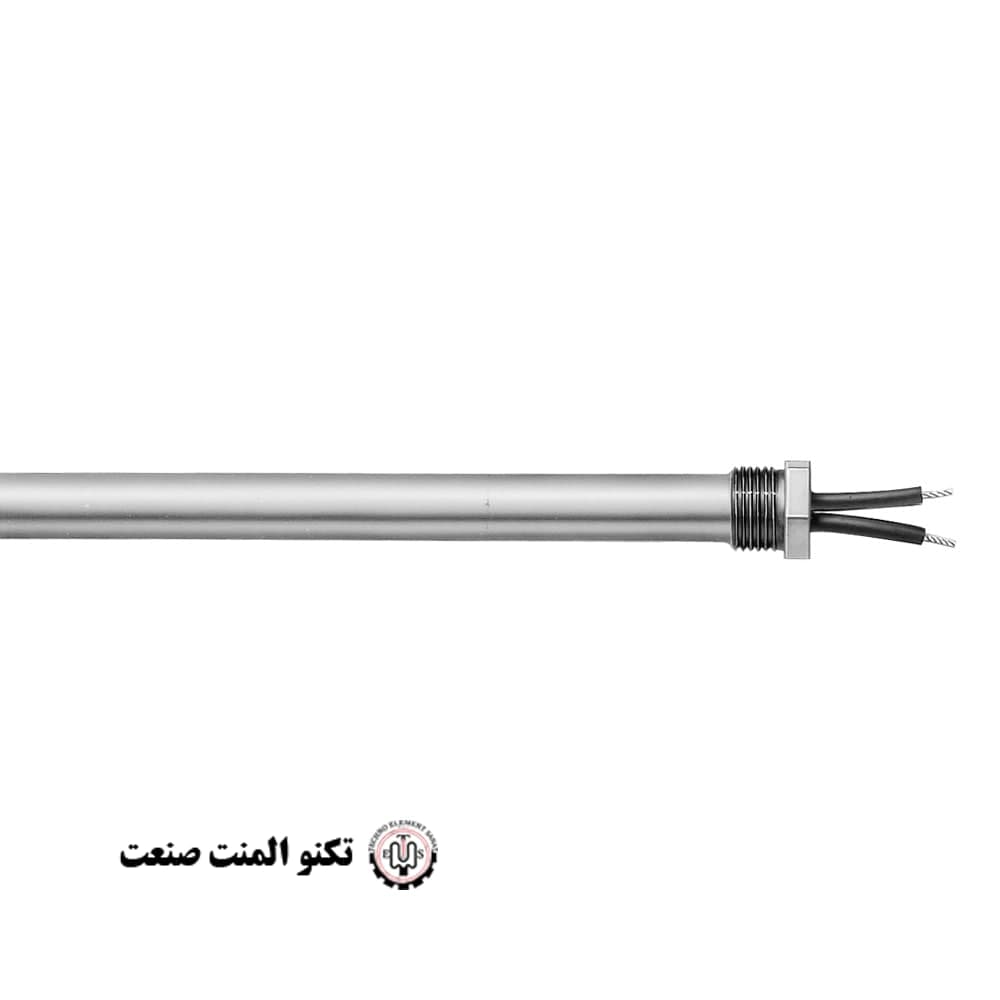

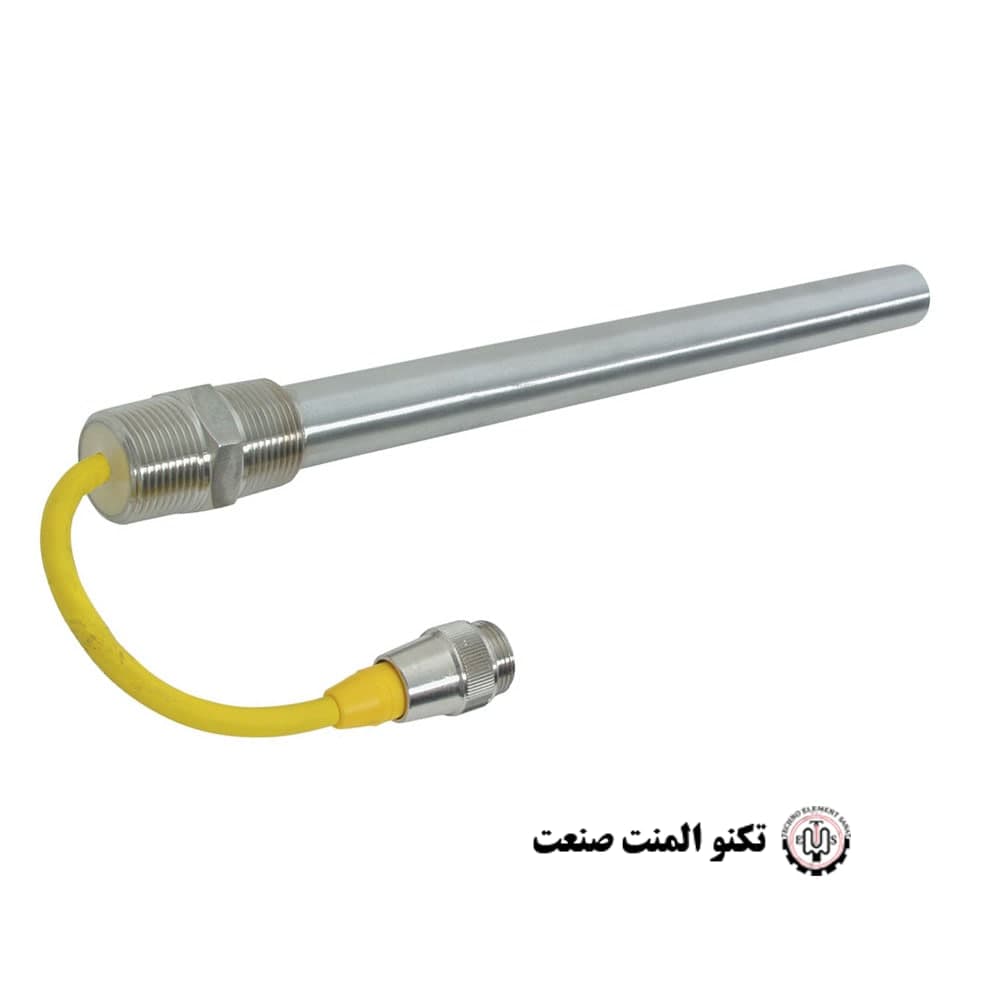

المنت های کارتریجی جاذب

المنت های کارتریجی جاذب

این المنت ها برای گرم کردن آب و مایعات دیگر طراحی شده اند.

قابلیت های تراکم وات بالای این المنت باعث انتشار گرما در یک منطقه خاص نسبت به المنت جاذب لوله ای می شود.

برای گرم کردن آب، تراکم واتی به اندازه چند صد وات در اینچ مربع امکان پذیر است. گرمایش روغن ممکن است به 5 تا 20 وات در اینچ مربع محدود شود.

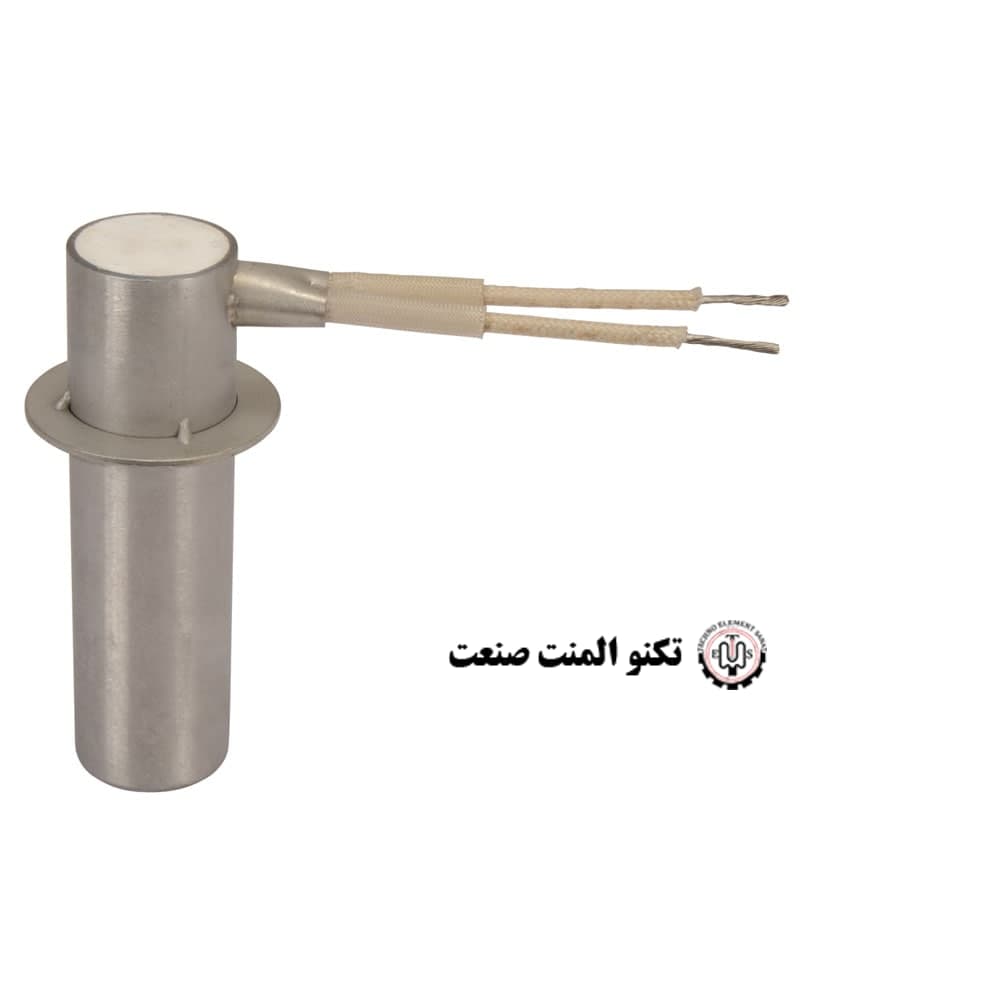

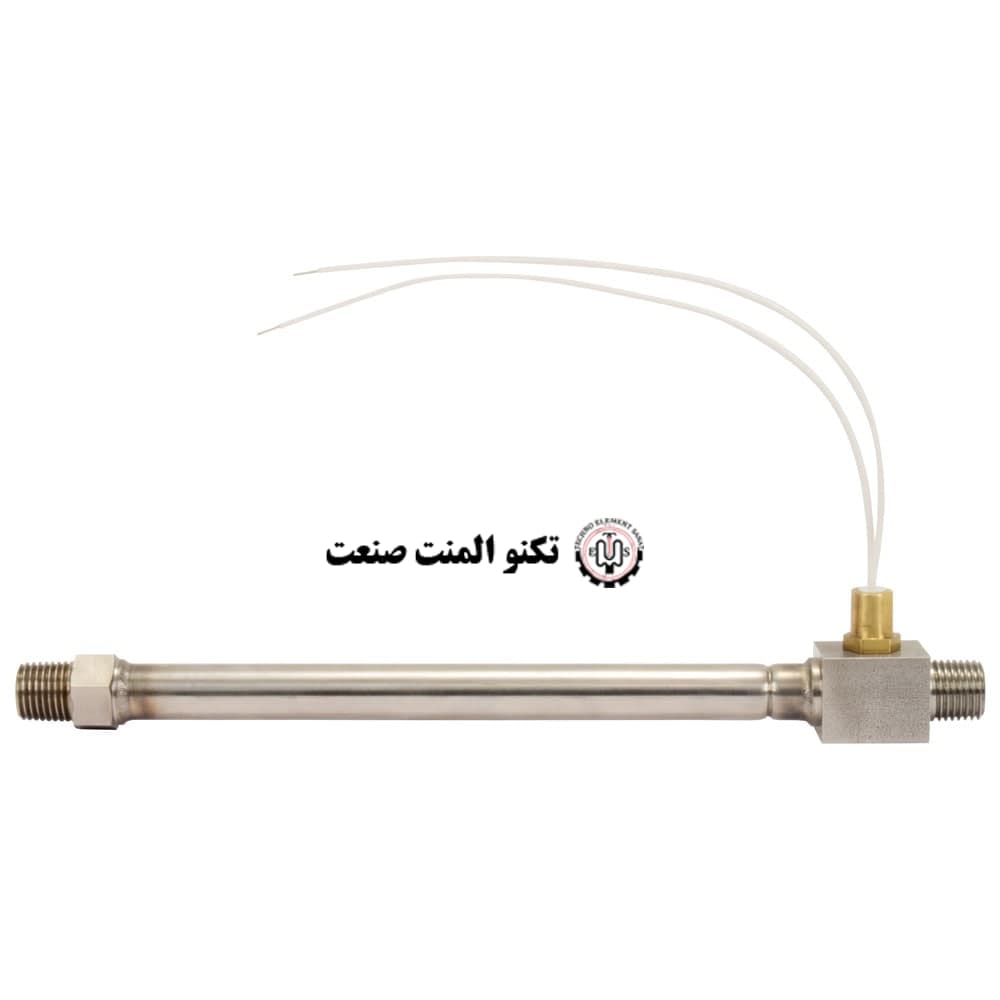

المنت های کارتریجی با هوای پرفشار خطی

المنت های کارتریجی با هوای پرفشار خطی

المنت های کارتریجی با هوای پرفشار خطی نوعی المنت کارتریجی برای گرمایش هوا و گاز کم حجم ایده آل هستند.

المنت های کارتریجی ته سکه ای

المنت های کارتریجی ته سکه ای

ویژگی منحصر به فرد المنت های کارتریجی ته سکه ای استفاده از یک دیسک مسی مسطح در انتهای المنت برای به حداکثر رساندن انتقال حرارت و بهبود حسگر دما است.

المنت کارتریجی ته سکه ای دارای ترموکوپل نوع J در دیسک انتهایی است.

اتصال به دیسک مسطح مسی انتهایی المنت انجام شده است که کنترل عالی دما در منطقه ورود و از بین بردن یخ زدگی یا کرختی را فراهم می کند و در نتیجه تولید قطعات قالبی با کیفیت انجام می شوند.

المنت های کارتریجی پلتایزر زیرآبی

المنت های کارتریجی پلتایزر زیرآبی

این المنت های کارتریجی با تراکم بالا به عنوان جایگزینی دقیق برای کاربرد OEM طراحی شده اند.

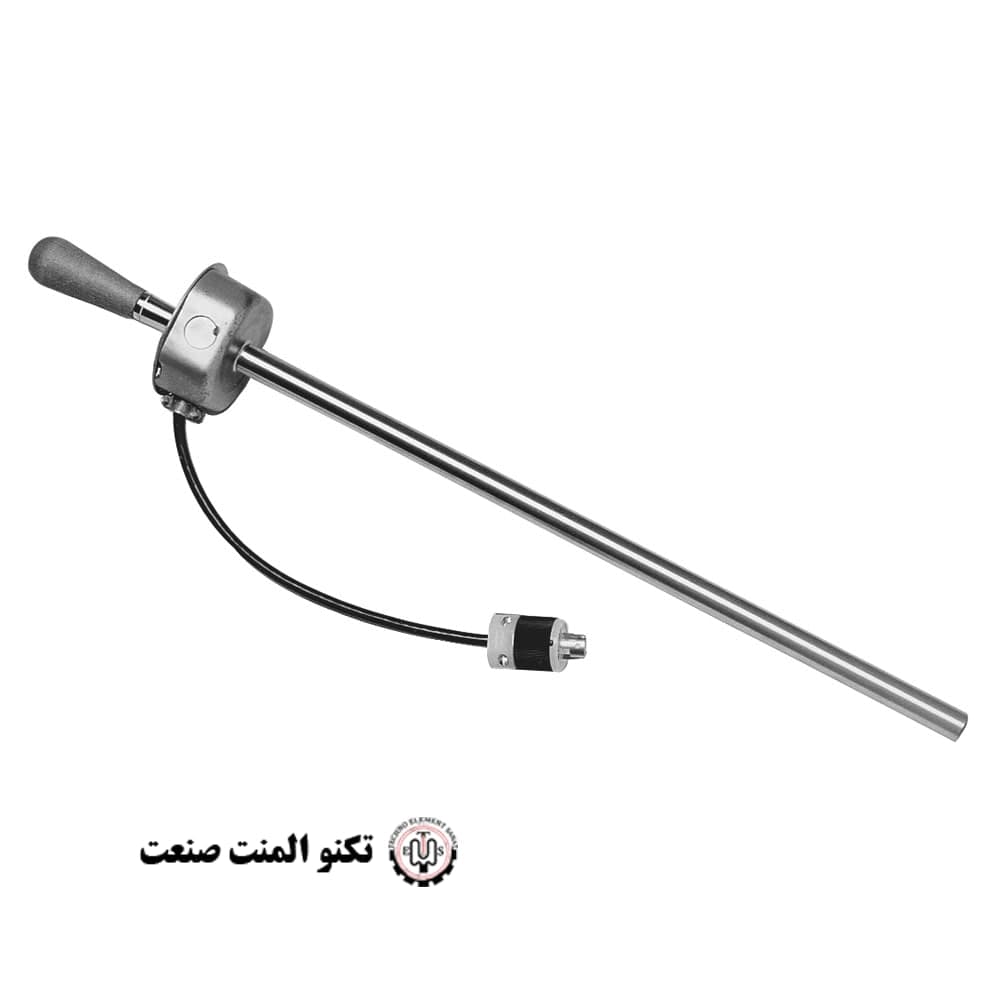

المنت های کارتریجی پیچ و مهره دار

المنت های کارتریجی پیچ و مهره دار

المنت های کارتریجی پیچ و مهره دار به عنوان یک کمک برای محکم کردن پیچ و مهره های بزرگ در ماشین آلات و تجهیزات سنگین استفاده می شود.

اندازه المنت ها متناسب با قرار دادن آسان در پیچ توخالی تعیین شده است.

گرم شدن سریع پیچ آن را منبسط می کند و باعث محکم شدن بیشتر مهره می شود.

سپس انرژی المنت تخلیه شده و برداشته می شود. با خنک شدن پیچ و جمع شدن آن به اندازه اصلی خود یک تناسب سفت را ایجاد می کند.

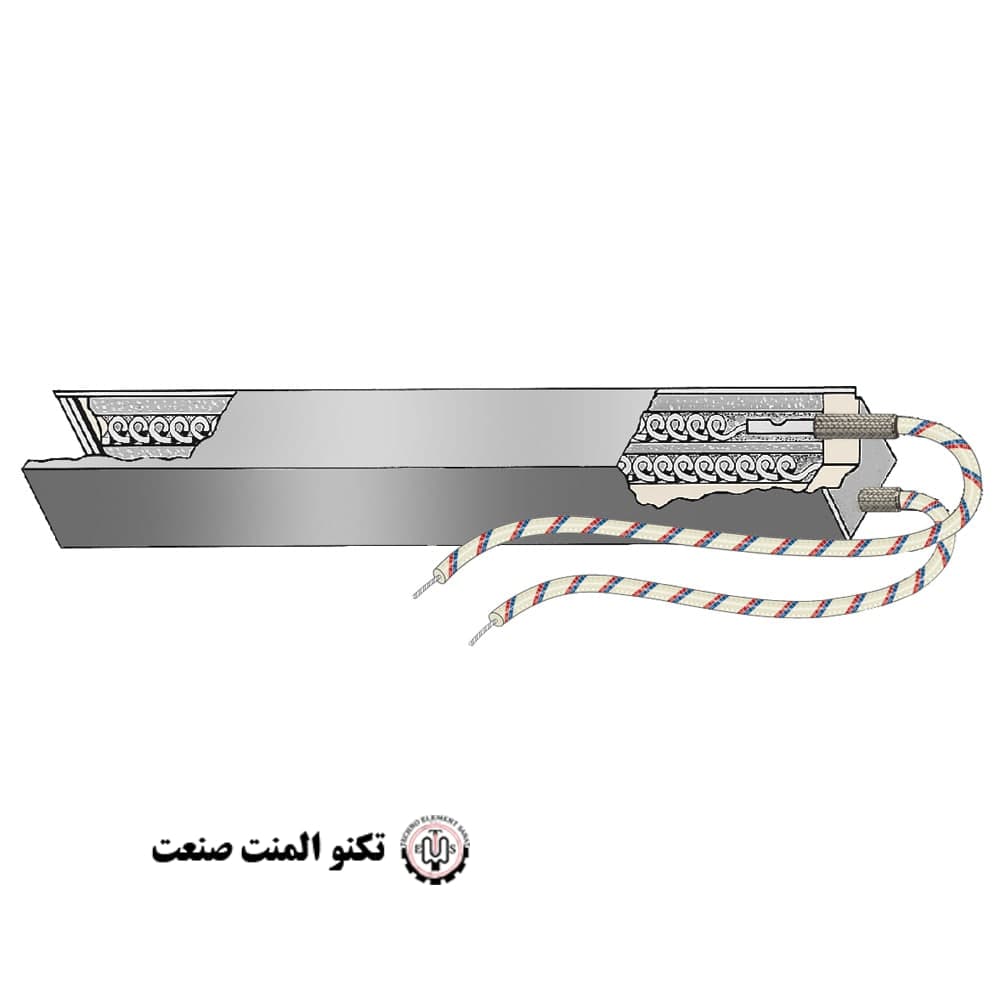

المنت های کارتریجی مربعی

المنت های کارتریجی مربعی

المنت های کارتریجی مربعی با قرار گرفتن در شکاف اصلاح شده امکان تماس بیشتری با سطح به ازای هر اینچ خطی نسبت به المنت های کارتریجی استوانه ای شکل دارند که باعث انتقال هرچه بیشتر گرما به محیط اطراف می شود.

المنت های کارتریجی سفارشی ساخت برای کاربردهای خاص

المنت های کارتریجی سفارشی ساخت برای کاربردهای خاص

انواع ساخت و تولیدهای مختلف و خاتمه پذیری و گزینه های متعدد موجود به Tempco اجازه می دهد المنت های کارتریجی سفارشی ساخت را برای استفاده های خاص در کاربردهای صنعتی تولید کند.

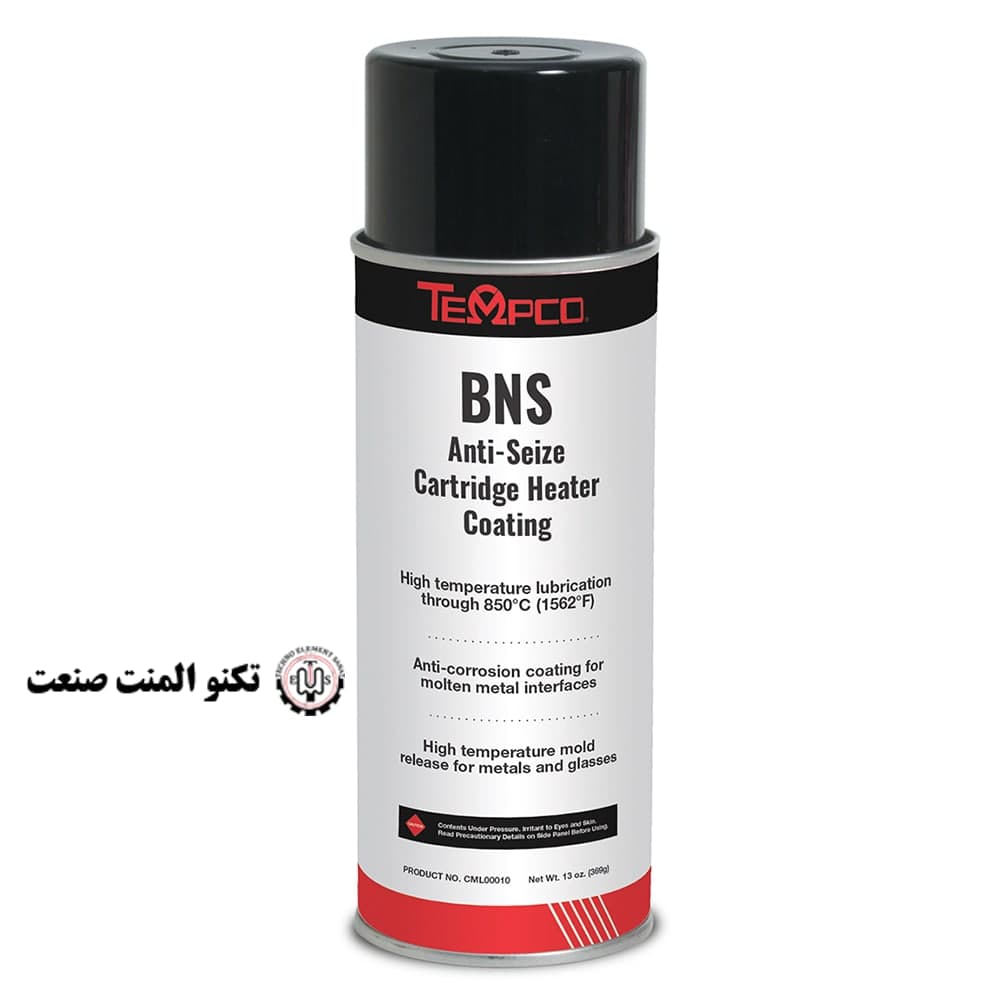

پوشش المنت کارتریجی ضد گیر BNS

پوشش المنت کارتریجی ضد گیر BNS

این پوشش با مقاومت در دمای بالا و ایجاد عایق الکتریکی و رسانایی حرارتی، اکسیداسیون را به حداقل می رساند و انتقال گرما را از المنت به جسم در حال گرم شدن بهبود می بخشد و برای کمک به حذف المنت های کارتریجی فرموله شده است.

برای خرید المنت فشنگی یا کارتریجی و حتی دریافت قیمت المنت فشنگی یا کارتریجی با ما گروه تکنو المنت صنعت در ارتباط باشید.
